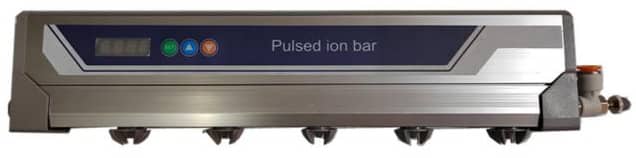

氣源型防電擊脈沖交流離子棒是最新研制生產的消除物體表面靜電的棒型除電裝置。

氣源型防電擊脈沖交流離子棒采用特制合金電極，通過正、負直流高壓交替作用于耦合式電極針，即讓直流高壓源采用交流實施方式通過耦合器件作用于電極針產生電暈放電，將空氣分子電離，產生大量正、負極性的空氣離子，并通過壓縮空氣使其輸送至帶靜電物體表面，中和正、負靜電電荷，達到高效、可靠消除物體表面靜電的目的。



氣源型防電擊脈沖交流離子棒是一款低功耗，高能量，具有多種智能控制功能的靜電消除設備。

采用******的 S.I.S.控制系統，具有超強抗干擾性，離子水平波動范圍小等特點。

對外部離子環境進行實時精確監測并通過指示燈顯示外部離子環境水平，通過專業級芯片對監測信號進行處理，不間斷調節離子輸出水平，保證離子平衡度長期穩定。

根據不同的使用距離對靜電消除器頻率進行調節，達到最佳的靜電消除效果。

根據不同的使用環境或檢測設備，可對靜電消除器平衡度進行微調，使得靜電消除后離子平衡度更加理想。



產品型號	BYT-1200
品牌	博贏通
輸入電壓	DC-24V
輸入電流	＜600mA
功率	10W
工作電壓	±7000V
離子發射	脈沖交流
發射電極	SUS
放電結構	電阻耦合
輸出頻率	0.1，0.3，1.3，5, 10，20, 30, 50（出廠設置50Hz）
占空因數	30%-70%
消電范圍	{357-2780.7mm(針間距60.1mm）}*300mm*1000mm
安裝距離	100-1000mm
離子平衡	±35V
消電時間	＜2s
指示燈報警	電源網口指示燈，高壓報警指示燈（綠色正常工作、黃色高壓異常）
氣流壓力	<0.6MPa
進氣節流閥接頭	06-1/6白色
工作溫度	0°C-40°C
工作濕度	<70%
外形尺寸	W*H: 32.27*87.15mm
棒體材質	阻燃PVC、ABS、AL、SUS
安裝附件	可180。旋轉安裝掛角
適配電源網線長	1.8m
質保年限	1年

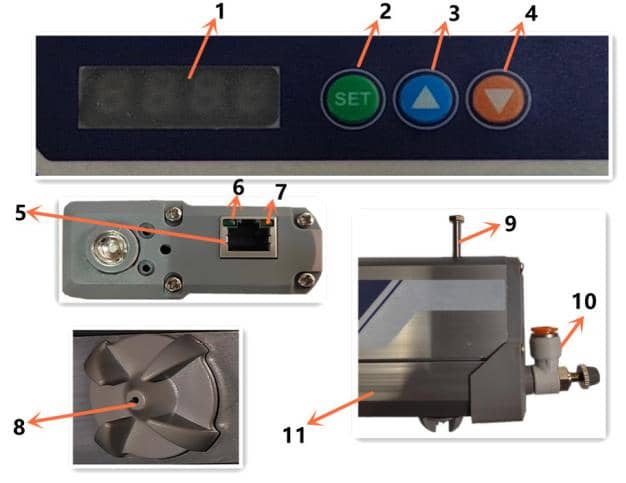

四、結構名稱

1.顯示屏 2.設置鍵 3.上調鍵 4.下調鍵  5.DC24V電源網口  6.綠色工作指示燈 7高壓異常指示燈 8.氣嘴及針座放電極 9.固定螺柱 10.進氣節流閥 11.U型接地電極



五、離子棒的設定

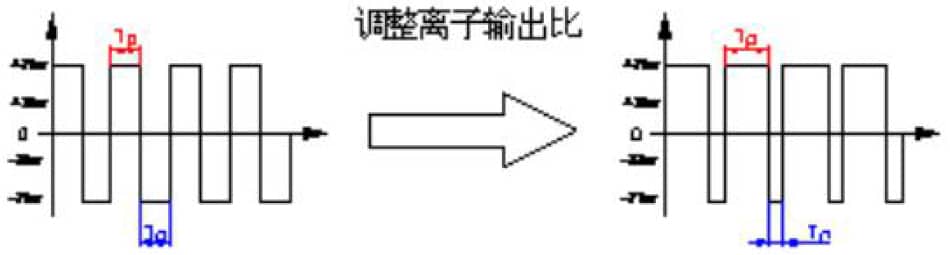

①調節離子平衡度
當平板檢測儀或被消電物體表面正電壓較大時，先按SET鍵，數碼管顯示“B”，再按下調鍵；當平板檢測儀或被消電物體負電壓較大時，按上調鍵，直至將平衡度調節到理想狀態。通過調節正負離子輸出比可調整平衡電壓，提高除靜電速度。

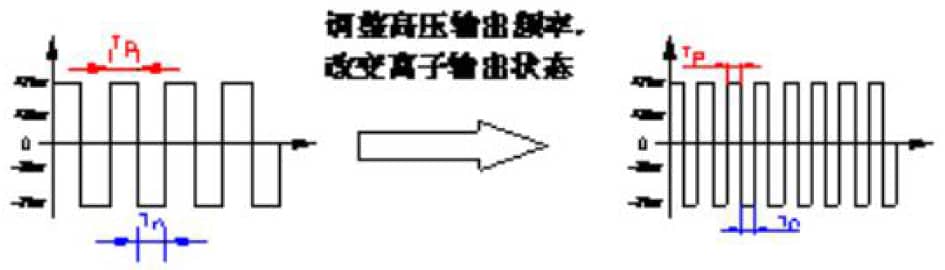

②調節正負離子頻率
調節正負離子輸出頻率適用于不同的消除距離；出廠設置是50Hz；調節離子輸出頻率是先按離子棒SET鍵，數碼管顯示“F”再按上調鍵或下調鍵；如看調節結果需配置平板測試儀。

頻率選擇及安裝距離可根據各自靜電安全及工藝管控要求，參考以下示意圖表：

工作頻率(Hz）	安裝距離	設置場所
50	100-300	薄膜等快速移動物體；光電、半導體器件等低平衡度要求；
30	300-400	薄膜等快速移動物體；光電器件等低平衡度要求；
20	300-600	薄膜等快速移動物體；電子器件等低平衡度要求；
10	600-800	物料填充、傳輸
5	800-1000	稍遠距離消電
3	1000-1200	較遠距離消電
0.1.-1	1200-1500	遠距離消電



六、靜電消除器的安裝及尺寸

1選擇最佳的消電位置，將棒體和配套的電源適配器安裝牢固。

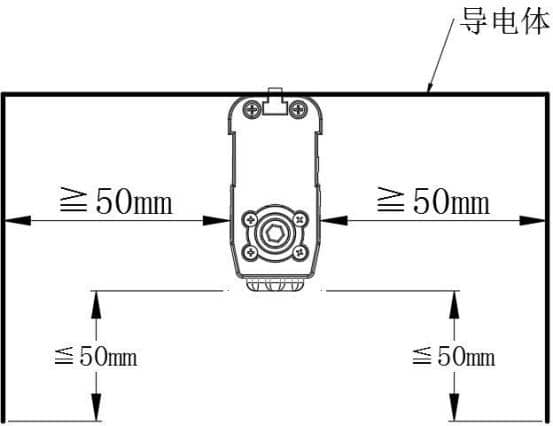

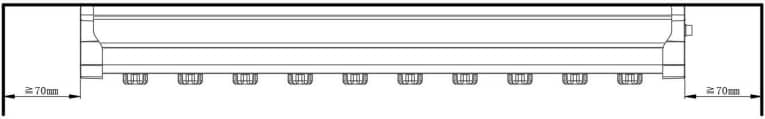

①靜電消除器在設備上安裝時，需要注意與附 近導電體之間的距離。若靜電消除器距離導電體距離過 近時，靜電消除器產生的離子會被該導電體所吸附，造 成產生的離子無法作用到材料表面，極大的影響靜電消 除的效果。

②背部可直接滑入 M5 六角螺絲，再與設備相固定。
③ 將靜電消除器安裝在靜電有影響的部位，從而可以更好的滿足生產需求。安裝時，靜電消除器與帶靜電物體間距離越接近 30mm，靜電消除速度越快。安裝完成后，根據不同的安裝距離對靜電消除器頻率進行調節，從而達到最佳的靜電消除效果。
④根據具體安裝距離，調節靜電消除器輸出頻率。
⑤氣體供應：
將 6mm 氣管插入可調氣接頭，通入 0.1～0.5MPa 壓縮空氣（推薦使用 0.3MPa）。內部為高壓環境，請保證輸入壓縮空氣的清潔干燥。旋轉氣接頭頭部，可對 進氣量的大小進行調節。
2將電源連接線的一端插入電源適配器插口內，另一端插入棒體上的電源插口內，端口接線及面板說明如下所示：

線色	輸入電壓
橙色與白橙色	+24VDC
綠色與白藍色	-24VDC
藍色	GND
棕色和白棕色	外部遙控開關
綠白色	錯誤信號輸出

注：必須保證可靠接地設備才能正常工作。

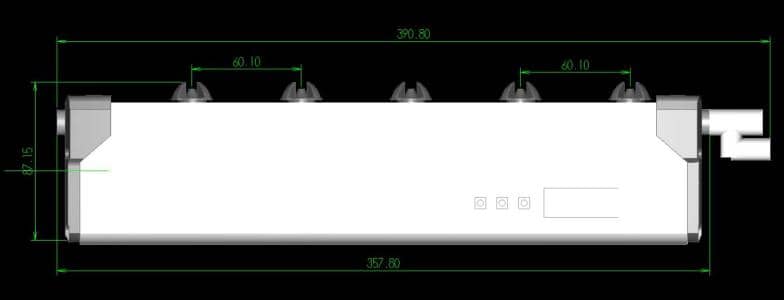

3產品尺寸

L：357-2780.7（針間距60.1mm）

離子棒的常規尺寸

357mm	627mm
897mm	1160.7mm
1430.7mm	1700.7mm
1970.7mm	2240.7mm
2510.7mm	2780.7mm

注：特殊尺寸可以定制
